Tutka-aineistot

Tutkahavainnot perustuvat synteettisen apertuurin tutkan (SAR) havaintoihin Sentinel-1A-, Sentinel-1B- ja Sentinel-1C satelliiteilta, jotka ovat osa Copernicus-ohjelman Sentinel-1 -missiota. SAR-kuvia on kerätty jatkuvasti huhtikuusta 2014 lähtien, mutta Sentinel-1B toimitti kuva-aineistoa vain huhtikuun 2016 ja joulukuun 2021 välillä ennen datasiirron päättymistä. Käytetty kuvantamismoodi on Interferometrinen laajakaistainen (IW). Kuville on tehty perusprosessointi Ground-Range Detected High Resolution (GRDH) -tilaan, joka sisältää vain takaisinsirontahavainnon amplituditiedon.

Tutkahavainnot edustavat VV- (lähettävä ja vastaanottava antenni pystysuoria) ja VH (lähettävä antenni pystysuora, vastaanottava antenni vaakasuora) -polarisoitua C-kaistan takaisinsirontahavaintoa Maan pinnalta. Aineiston maastoerotuskyky on 10 metriä. Aineisto on oikaistu Copernicus-ohjelman 10 metrin digitaalisella korkeusmallilla (DEM) Euroopan 39 valtiossa (mukaan lukien saaret), kun taas muualla se on käsitelty 30 metrin korkeusmallilla. Radiometrisen maastokorjauksen jälkeen saadaan gamma-nolla -takaisinsirontakertoimet.

Tarkka tarjoaa seuraavat tutka-aineistojen visualisointitavat:

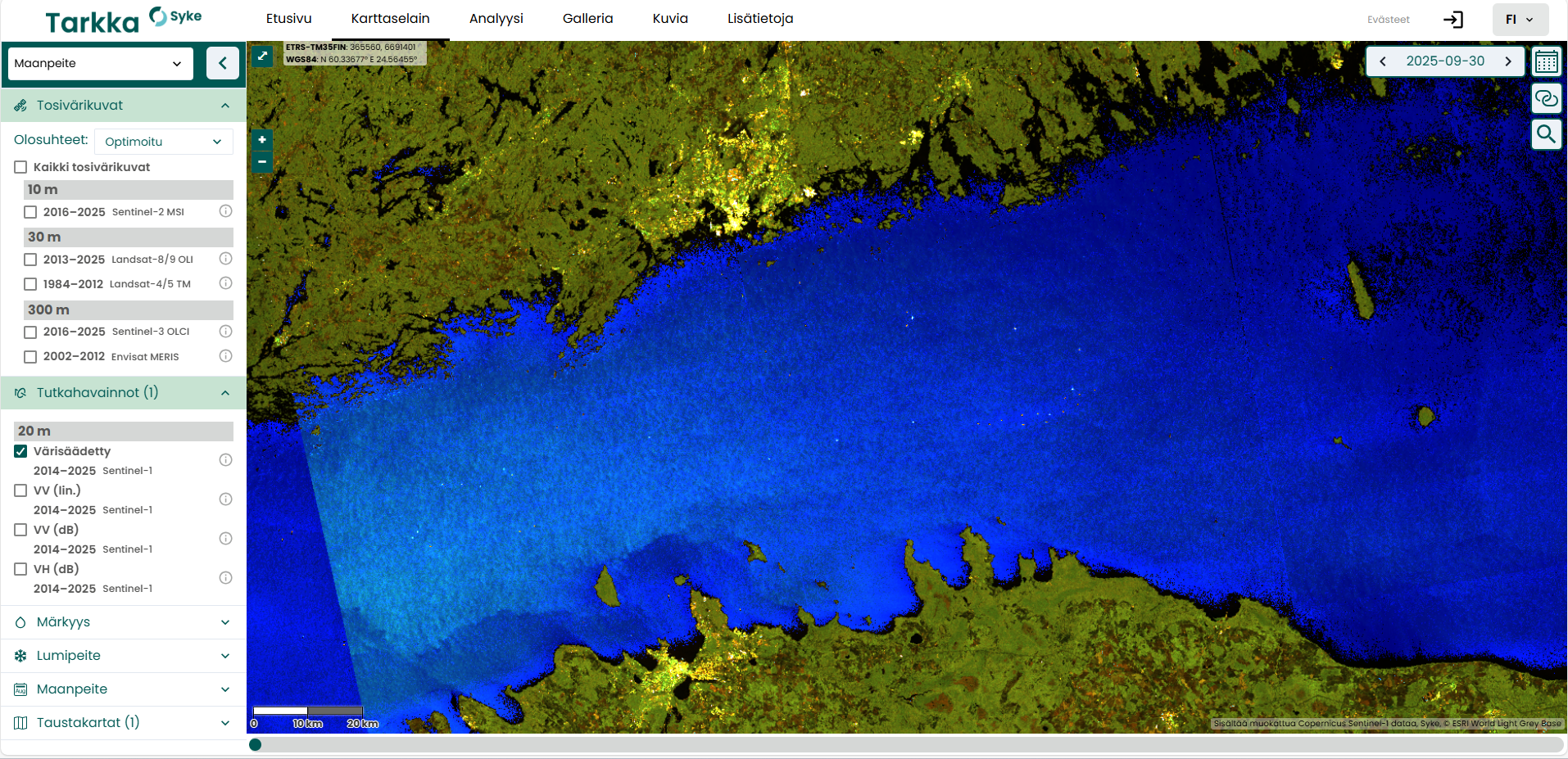

“Värisäädetty”. Tämä visualisointityyli yhdistää VV- ja VH-polarisaatiot ja näyttää vesialueet sinisinä ja mustina sekä maapinta-alueet vihreinä ja okrankeltaisina. Tyyli on Pierre Markusen Sentinel-Hubia varten suunnittelema, ja se on vapautettu yleiseen käyttöön lisenssillä CC Nimeä 4.0 Kansainvälinen.

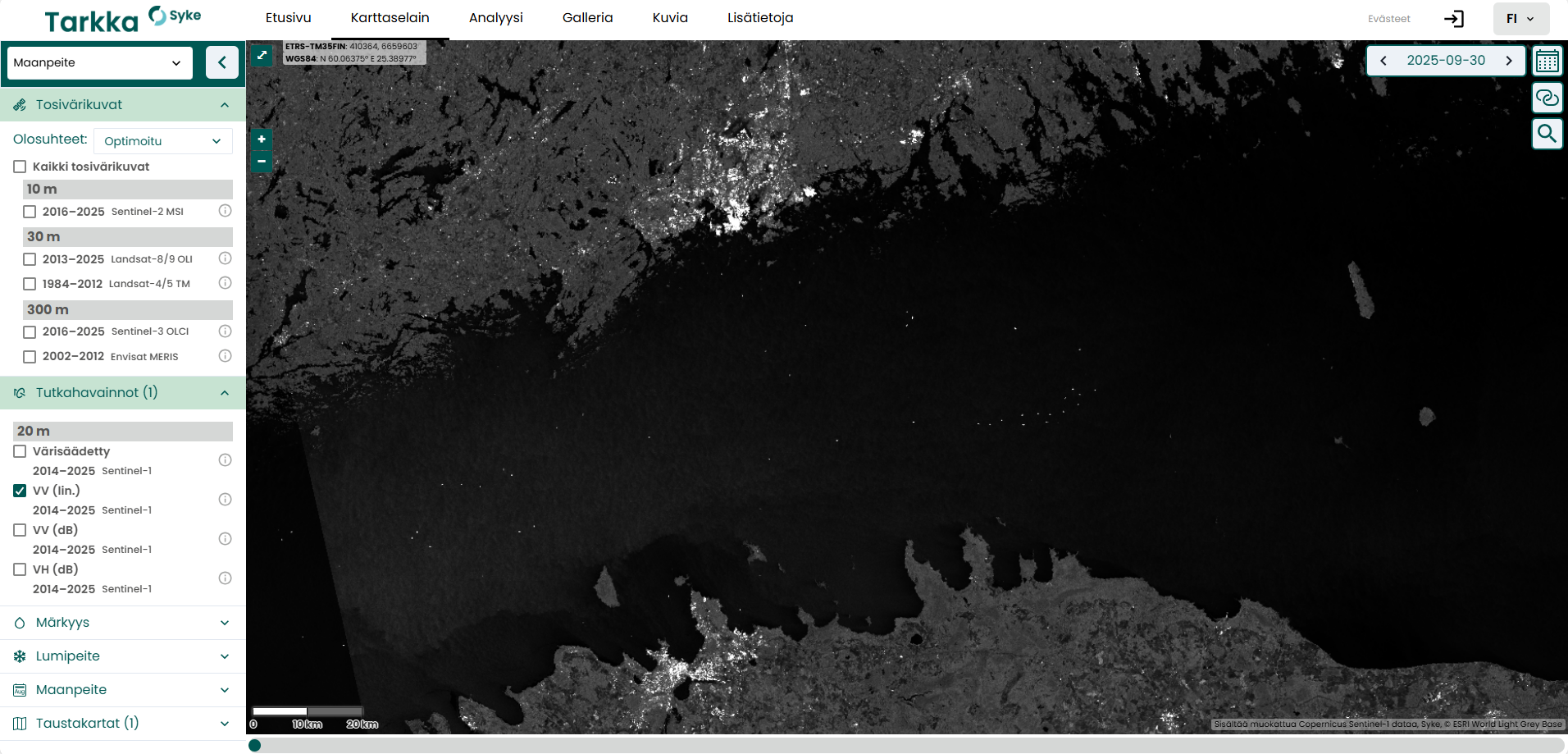

“Lineaarinen VV”. Harmaasävyvisualisointi VV-takaisinsironnasta, joka on herkkä pinnan karkeudelle. Se voi myös kuvata moninkertaisia heijastuksia rakenteista ja kohteista, joissa on pystysuoria seiniä, kuten kaupunkialueilta.

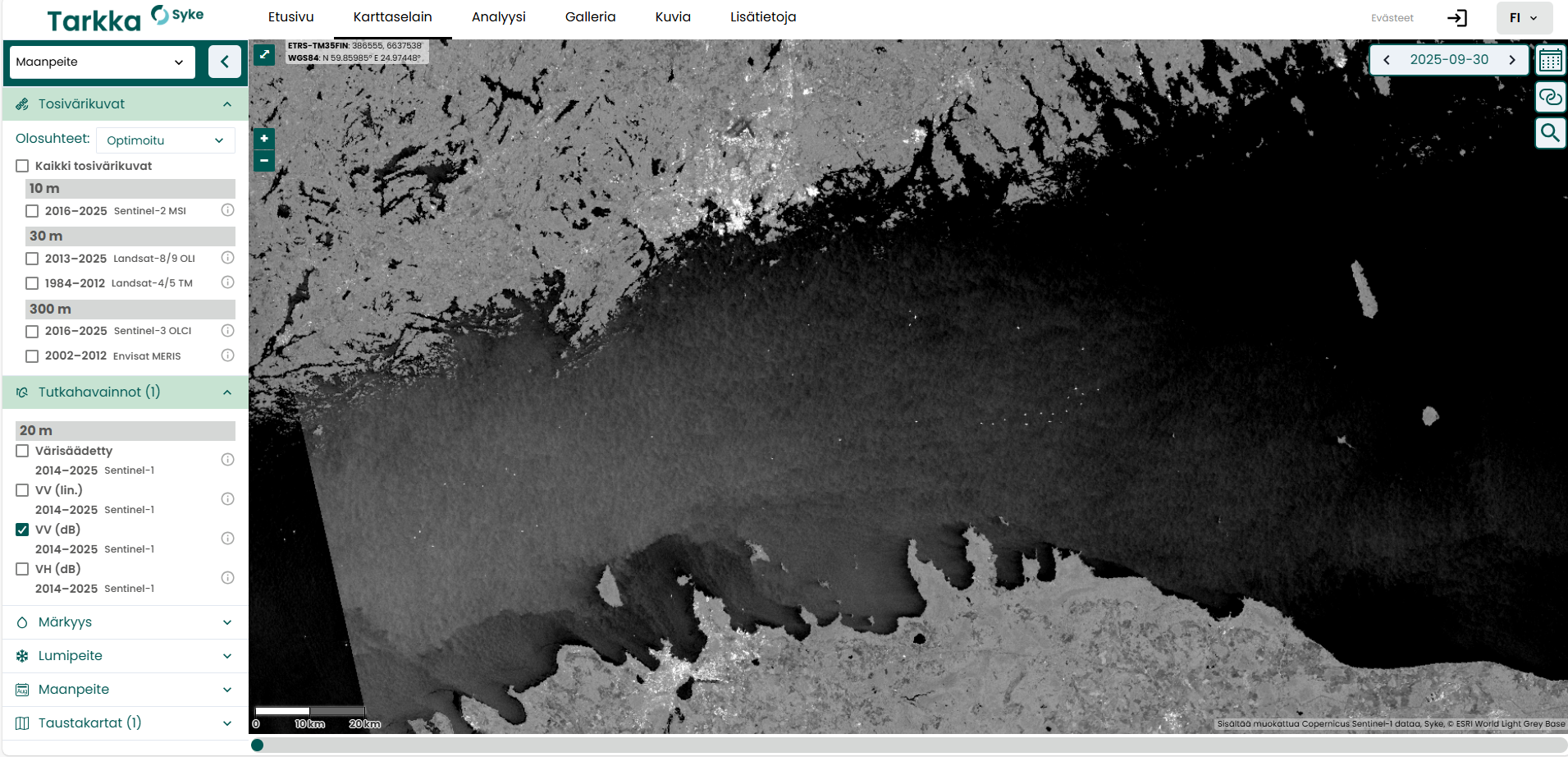

“Desibeli-VV”. Sama kuin edellinen, mutta logaritminen muunnos auttaa näkemään kuvan hienovaraiset piirteet paremmin ja parantaa veden ja maan välistä dynaamista erotuskykyä.

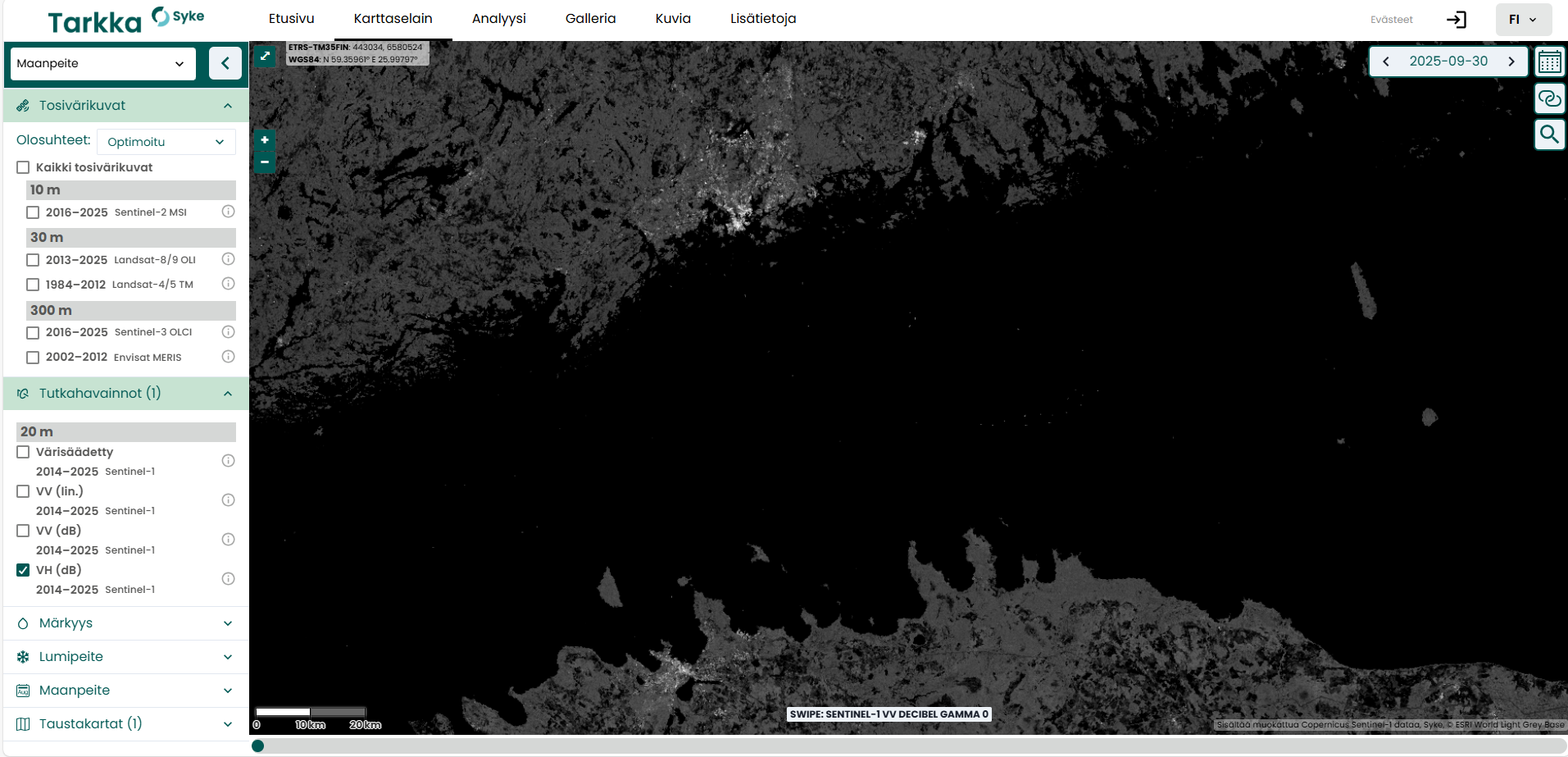

“Desibeli-VH”. Sama kuin edellinen, mutta perustuu ristipolarisoituun VH-takaisinsirontaan, joka on herkkä tilavuussironnalle ja sitä aiheuttaville pinnan ominaisuuksille kuten kasvillisuudelle.

Tutkakuvien käsittelyssä hyödynnetään Sentinel-Hubin ja Sinergise Ltd:n tarjoamia aineistoja ja prosessointikapasiteettia. Nämä tutka-aineistot eivät ole saatavilla WMS-palveluna, mutta niitä voi analysoida ja tulkita Tarkkan kautta.
